2.4GHz 全向天线
YXQ-2425-12D
YXQ-2425-12D是经济的、高性能的双极化全向天线，提供WiFi系统声音和图像等数据的多点传输和信号覆盖。
产品特点
● 专为WLAN系统设计
● IP66防水等级
● 防紫外线和牢固耐用的Φ19玻璃钢天线罩
● Ω型挤压铝夹码和不生锈的U杆U槽
● 符合RoHS标准

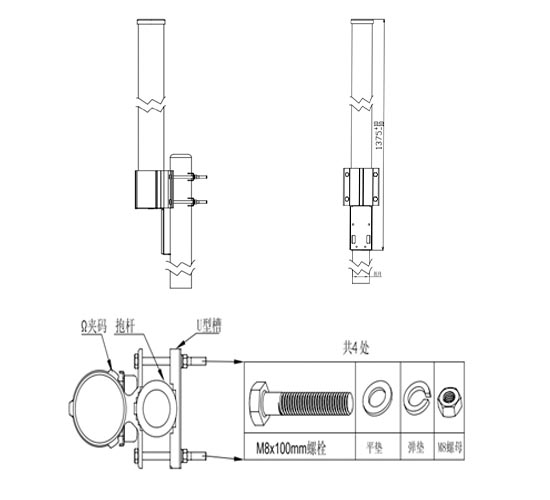

安装示意图
电性能参数
| 产品型号 | | YXQ-2425-12D | | |
|---|
| 频率范围 | | 2400-2483 MHz | | |
| 增益 | | 12 dBi | | |
| 驻波比 | | ≤2.0 | | |
| 3dB 水平波瓣宽度 | | 360° | | |
| 3dB 垂直波瓣宽度 | | 10° | | |
| 极化方式 | | 垂直和水平 | | |
| 不圆度 | | <1.5 dB | | |
| 最大功率 | | 100 Watt | | |
| 阻抗 | | 50 Ω | | |
| 雷电防护 | | 直流接地 | | |
机械性能参数
| 接头类型 | | 2xRP-SMA-K | | |
|---|
| 天线尺寸 | | Φ75×1220 mm | | |
| 天线重量 | | 2.5 KG | | |
| 天线罩材料 | | UPVC | | |
| 支撑杆直径 | | Φ75-80 mm | | |
| 工作温度 | | -40° C to +65° C | | |
| 最大抗风速 | | 216 Km/h | | |
