2.4GHz 扇形天线
产品特点：
YXS-2425-12D120SA、YXS-2425-14D70AS、
YXS-2425-15D120SA是高增益、具备120°双极化;水平波瓣宽度的扇形天线，专为2.4GHz 宽带通信系统研制
的基站天线。
产品特点
● 双极化、120度的水平角度覆盖
● IP66防水等级
● 防紫外线和牢固耐用的PVC天线罩
● 不生锈的夹码组件
● 符合RoHS标准

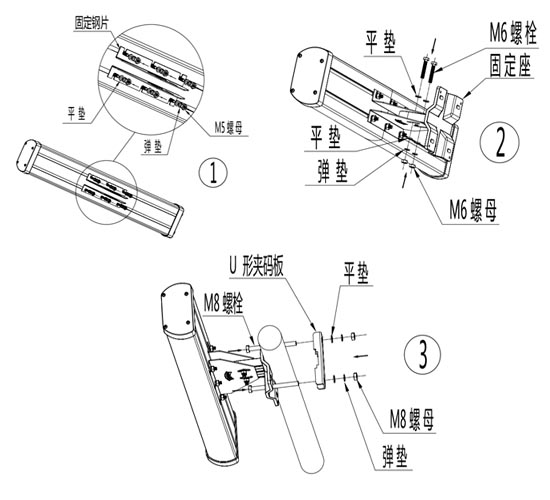

安装示意图
电性能参数
| 产品型号 | | YXS-2425-15D120SA | | | YXS-2425-12D120SA | | YXS-2425-14D70AS | | |
|---|
| 频率范围 | | 2400-2483 MHz | | | 2400-2483 MHz | | 2400-2483 MHz | | |
| 增益 | | 14.8 dBi (+45 Port) , 15.1 dBi (-45 Port) | | | 12 dBi | | 14 dBi | | |
| 驻波比 | | ≤1.5 | | | ≤1.5 | | ≤1.5 | | |
| 3dB 水平波瓣宽度 | | 120° | | | 120° | | 70°±2 | | |
| 3dB 垂直波瓣宽度 | | 10° | | | 15° | | 12°±2 | | |
| 极化方式 | | ±45° | | | ±45° | | Dual Slant ±45° | | |
| 前后比 | | ≥30 dB | | | ≥30 dB | | >25 dB | | |
| 隔离度 | | >30 dB | | | >30 dB | | >20 dB | | |
| 最大功率 | | 100 Watt | | | 100 Watt | | 100 Watt | | |
| 阻抗 | | 50 Ω | | | 50 Ω | | 50 Ω | | |
| 雷电防护 | | 直流接地 | | | 直流接地 | | 直流接地 | | |
机械性能参数
| 接头类型 | | 2 × N-K | | | 2 × N-K | | 2 × N-K | | |
|---|
| 天线尺寸 | | 600x104x52 mm | | | 493×104×52 mm | | 680x105x64 mm | | |
| 天线重量 | | 2.2 KG | | | 1.2 KG | | 2.5 KG | | |
| 天线罩材料 | | 防紫外线PVC | | | 防紫外线PVC | | 防紫外线PVC | | |
| 支撑杆直径 | | Ø40~Ø60 mm | | | Ø40~Ø60 mm | | Ø40~Ø60 mm | | |
| 工作温度 | | -40° C to +65° C | | | -40° C to +65° C | | -40° C to +65° C | | |
| 最大抗风速 | | 216 Km/h | | | 216 Km/h | | 216 Km/h | | |
