5GHz 扇形天线
YX-5159-18D90A
YX-5159-18D90A是5.1-5.85GHz ±90度双极化ABS扇形天线，应用于5GHz WiFi/WiMAX信号的覆盖，支持
IEEE802.11b/g和802.16d协议，具有尺寸小、重量轻、高增益等特点。
产品特点
● 5GHz WiFi/WiMAX 系统
● 防水等级IP66
● 防紫外线ABS天线罩
● 不生锈的夹码组件
● 符合RoHS标准

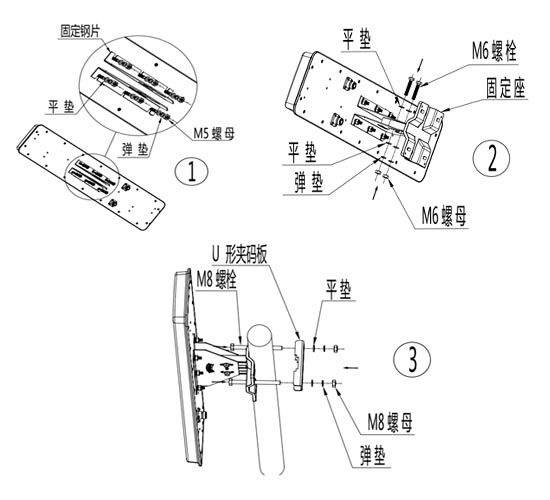

安装示意图
电性能参数
| 产品型号 | | YXS-5159-18D90A | | |
|---|
| 频率范围 | | 5150-5850 MHz | | |
| 增益 | | （V Port) 19 dBi (H Port) 18 dBi | | |
| 驻波比 | | ≤1.8 | | |
| 3dB 水平波瓣宽度 | | 90° | | |
| 3dB 垂直波瓣宽度 | | 4.5° | | |
| 极化方式 | | 垂直和水平 | | |
| 前后比 | | >30 dB | | |
| 隔离度 | | >30 dB | | |
| 最大功率 | | 100 Watt | | |
| 阻抗 | | 50 Ω | | |
| 雷电防护 | | 直流接地 | | |
机械性能参数
| 接头类型 | | 2 × N-K | | |
|---|
| 天线尺寸 | | 700×140×35 mm | | |
| 天线重量 | | 3.3 KG | | |
| 天线罩材料 | | 防紫外线ABS | | |
| 支撑杆直径 | | Ø40~Ø60 mm | | |
| 工作温度 | | -40° C to +65° C | | |
| 最大抗风速 | | 216 Km/h | | |
