2.4GHz 扇形天线
YXS-2425-16D120A
YXS-2425-16D120A是高增益、具备120°双极化;水平波瓣宽度的扇形天线，专为2.4GHz 宽带通信系统研制
的基站天线。
产品特点
● 双极化、120度的水平角度覆盖
● IP66防水等级
● 防紫外线和牢固耐用的PVC天线罩
● 不生锈的夹码组件
● 符合RoHS标准

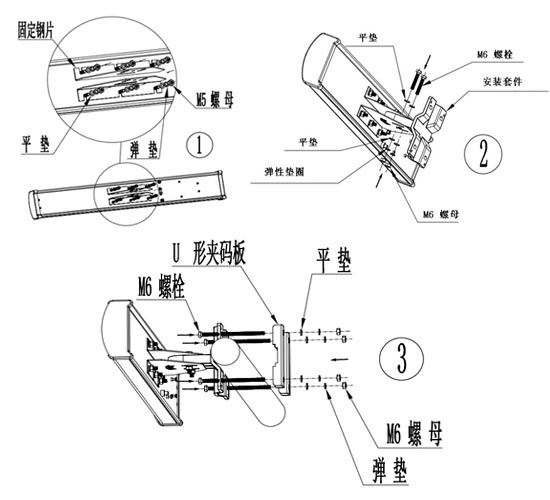

安装示意图
电性能参数
| 产品型号 | | YXS-2425-16D120A | | |
|---|
| 频率范围 | | 2400-2483 MHz | | |
| 增益 | | 15.5 dBi (H Port) , 16.3 dBi (V Port) | | |
| 驻波比 | | ≤1.5 | | |
| 3dB 水平波瓣宽度 | | V Port: 107-120°; H Port 115-125° | | |
| 3dB 垂直波瓣宽度 | | 8° | | |
| 极化方式 | | 垂直和水平 | | |
| 前后比 | | >30 dB | | |
| 隔离度 | | >28 dB | | |
| 最大功率 | | 100 Watt | | |
| 阻抗 | | 50 Ω | | |
| 雷电防护 | | 直流接地 | | |
机械性能参数
| 接头类型 | | 2 × RP-SMA-K | | |
|---|
| 天线尺寸 | | 770×130×54 mm | | |
| 天线重量 | | 2.4 KG | | |
| 天线罩材料 | | 防紫外线PVC | | |
| 支撑杆直径 | | Ø40~Ø60 mm | | |
| 工作温度 | | -40° C to +65° C | | |
| 最大抗风速 | | 216 Km/h | | |
