5.1GHz 全向天线

产品特点：

YXQ-5100-12是高性能的全向天线，专为5.1GHz宽带通信系统研制，适用于多点传输和信号覆盖。







产品特点


● IP66防水等级
● 防紫外线和牢固耐用的Φ19玻璃钢天线罩
● Ω型挤压铝夹码和不生锈的U杆U槽
● 符合RoHS标准

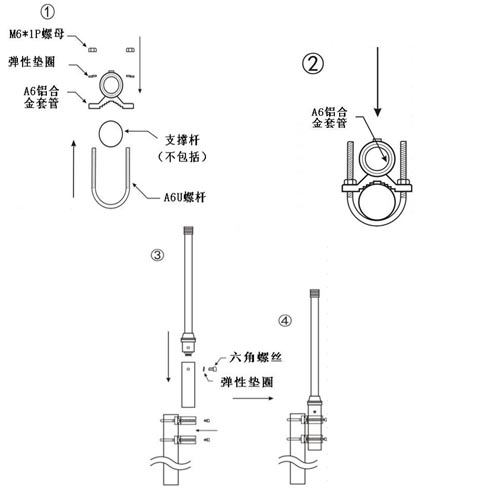

安装示意图

电性能参数

电性能参数
产品型号 YXQ-5100-12  YXQ-5800-12
频率范围 5150-5470 MHz  5725-5850 MHz
增益 12 dBi  12 dBi
驻波比 ≤1.5  ≤1.5
3dB 水平波瓣宽度 360°  360°
3dB 垂直波瓣宽度 7°  7°
极化方式 垂直  垂直
不圆度 <3 dB  <3 dB
最大功率 100 Watt  100 Watt
阻抗 50 Ω  50 Ω
雷电防护 直流接地  直流接地

机械性能参数

机械性能参数
接头类型 N-K  N-K
天线尺寸 Φ19×770 mm  Φ19×770 mm
天线重量 0.54 KG  0.54 KG
天线罩材料 玻璃钢  玻璃钢
支撑杆直径 Ø40~Ø60 mm  Ø40~Ø60 mm
工作温度 -40° C to +65° C  -40° C to +65° C
最大抗风速 216 Km/h  216 Km/h
