2.4GHz 扇形天线
YXS-2425-16V120
YXS-2425-16V120是高增益、具备120°水平波瓣宽度的扇形天线，专为2.4GHz 宽带通信系统研制的基站天线。
产品特点
● 120度的水平角度覆盖
● IP66防水等级
● 防紫外线和牢固耐用的玻璃钢天线罩
● 不生锈的夹码组件
● 符合RoHS标准

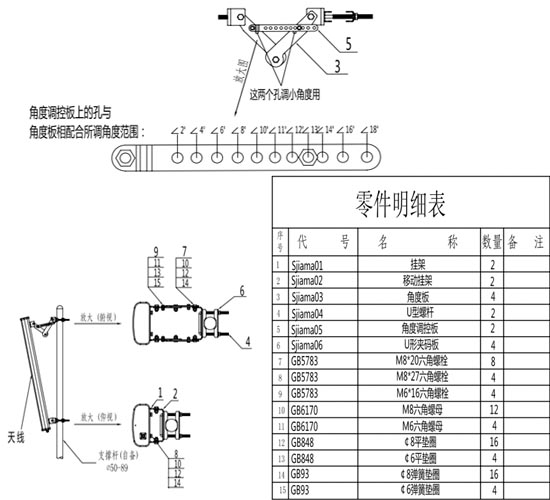

安装示意图
电性能参数
| 产品型号 | | YXS-2425-16V120 | | |
|---|
| 频率范围 | | 2400-2483 MHz | | |
| 增益 | | 16 dBi | | |
| 驻波比 | | ≤1.5 | | |
| 3dB 水平波瓣宽度 | | 120° | | |
| 3dB 垂直波瓣宽度 | | 7.5° | | |
| 极化方式 | | 垂直 | | |
| 前后比 | | ＞25 dB | | |
| 最大功率 | | 100 Watt | | |
| 阻抗 | | 50 Ω | | |
| 雷电防护 | | DC Grounded | | |
机械性能参数
| 接头类型 | | N-K | | |
|---|
| 天线尺寸 | | 900×160×70 mm | | |
| 天线重量 | | 4.5 KG | | |
| 天线罩材料 | | 防紫外线玻璃钢 | | |
| 支撑杆直径 | | Ø40~Ø60 mm | | |
| 工作温度 | | -40° C to +65° C | | |
| 最大抗风速 | | 216 Km/h | | |
