2.4GHz 扇形天线
YX-2425-14V90
YX-2425-14V90是高增益、具备90°水平波瓣宽度的扇形天线，专为2.4GHz WiFi通信系统研制的基站天线。
产品特点
● IP66防水等级
● 90度的水平角度覆盖
● 防紫外线和牢固耐用的玻璃钢天线罩
● 不生锈的夹码组件
● 符合RoHS标准

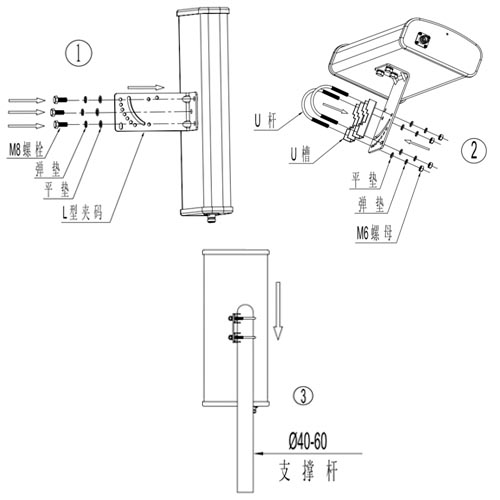

安装示意图
电性能参数
| 产品型号 | YX-2425-14V90 |
|---|
| 频率范围 | 2400-2483 MHz |
| 增益 | 14 dBi |
| 驻波比 | ≤1.5 |
| 3dB 水平波瓣宽度 | 90° |
| 3dB 垂直波瓣宽度 | 15° |
| 极化方式 | 垂直 |
| 前后比 | ≥25 dB |
| 最大功率 | 100 Watt |
| 阻抗 | 50 Ω |
| 雷电防护 | DC Grounded |
机械性能参数
| 接头类型 | N-K |
|---|
| 天线尺寸 | 430×160×70 mm |
| 天线重量 | 2.1 KG |
| 天线罩材料 | 防紫外线玻璃钢 |
| 支撑杆直径 | Ø40~Ø60 mm |
| 工作温度 | -40° C to +65° C |
| 最大抗风速 | 216 Km/h |
