2.2.4GHz 全向天线
产品概述：
YXYX-2425-8A、YX-2425-8、YX-2425-12 是经济的、是高性能的全向天线，提供WiFi系统声音和图像等数据的多点传输和信号覆盖。
产品特点
● 专为WLAN系统设计
● IP66防水等级
● 防紫外线和牢固耐用的Φ30玻璃钢天线罩
● ● Ω型挤压铝夹码和不生锈的U杆U槽
● 符合RoHS标准

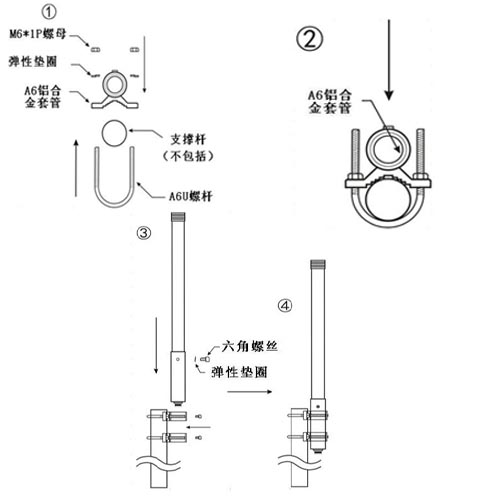

安装示意图
电性能参数
| 产品型号 | | YX-2425-8A | | | YX-2425-8 | | YX-2425-12 | | |
|---|
| 频率范围 | | 2400-2483 MHz | | | 2400-2483 MHz | | 2400-2483 MHz | | |
| 增益 | | 8 dBi | | | 8 dBi | | 12 dBi | | |
| 驻波比 | | ≤1.5 | | | ≤1.5 | | ≤1.5 | | |
| 3dB 水平波瓣宽度 | | 360° | | | 360° | | 360° | | |
| 3dB 垂直波瓣宽度 | | 16° | | | 16° | | 9° | | |
| 极化方式 | | 垂直 | | | 垂直 | | 垂直 | | |
| 不圆度 | | <3 dB | | | <3 dB | | <3 dB | | |
| 最大功率 | | 100 Watt | | | 100 Watt | | 100 Watt | | |
| 阻抗 | | 50 Ω | | | 50 Ω | | 50 Ω | | |
| 雷电防护 | | 直流接地 | | | 直流接地 | | 直流接地 | | |
机械性能参数
| 接头类型 | | N-K | | | N-K | | N-K | | |
|---|
| 天线尺寸 | | Φ30×515 mm | | | Φ19×485 mm | | Φ19×1250 mm | | |
| 天线重量 | | 1.0 KG | | | 0.6 KG | | 0.8 KG | | |
| 天线罩材料 | | 玻璃钢 | | | 玻璃钢 | | 玻璃钢 | | |
| 支撑杆直径 | | Ø40~Ø60 mm | | | Ø40~Ø60 mm | | Ø40~Ø60 mm | | |
| 工作温度 | | -40° C to +65° C | | | -40° C to +65° C | | -40° C to +65° C | | |
| 最大抗风速 | | 216 Km/h | | | 216 Km/h | | 216 Km/h | | |
