R5000远端网桥系列

产品概述 :

R5000无线远端网桥工作在申请频段和免申请频段,包括4.9-6.0GHz 和6.0-6.4GHz是目前容量最高的点对多点解决方案。

这种革新的高速远端网桥可以支持申请和免申请的频段。例如:远端网桥可以提供高达240Mbps的容量和应用先进的无线协议,提供高效的频谱效率。与传统的点对多点系统比较,通过先进的多入多出技术和自适应的多点接入协议,覆盖范围和链路可靠性都得到了很大的提高。
高速点对多点系列可以给那些需要远距离覆盖提供快速以太网的数据、语音以及视频业务的各类运营商提供独特的解决方案,(例如:WISP,各种规模的组织,政府机构等),具有广泛的网络特性同时保证严格的服务质量(QoS)控制。由于提高了速率和增强了覆盖范围,我们的基站现在可以允许运营商去为 更高容量,更远距离需求的用户提供服务,同时减少在基础网络设施上的投资成本。从WISP到一般公司;从政府机构到移动运营商,寅夏科技的高速 2x2系列都是这些各种各样应用的最佳方案。





产品关键特性和亮点

*提供多频段服务,从4.9GHz到6.4GHz

*40MHz信道提供高达240Mbps的容量,减少投资费用

*增强的非视距范围和性能

*支持从5到40MHz的信道带宽,减少频段开销

*先进的服务质量,提供可靠和健壮的解决方案

*高功率客户端网桥

*集成扇区天线,保证最大射频性能和快速简捷的安装

应用
高速点对多点无线网桥系列的主要应用包括:

*高速本地或者广域范围的公司网络(DFS)

*闭路电视视频监控网络

*WISP的三重播放业务

*长距离的农村覆盖

*政府和市政网络

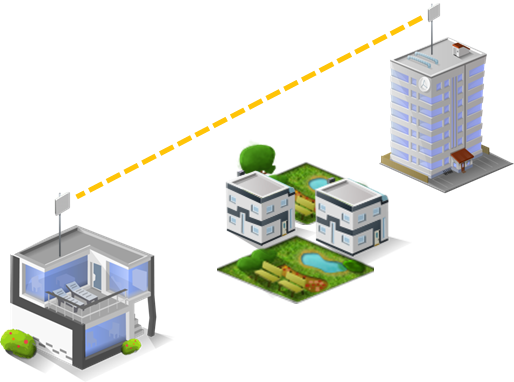

点对点组网:

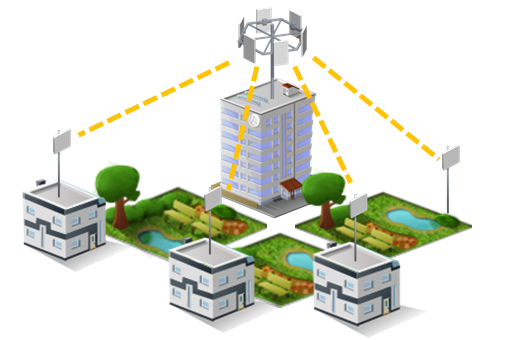

点对多点组网:

技术参数:
型号R5000-Smn/58.300R5000-Lmn/58.300
描述集成天线用户端外置天线用户端
吞吐量8M (吞吐量8Mbps)8M (吞吐量8Mbps)
50M (吞吐量50Mbps)50M (吞吐量50Mbps)
300M (吞吐量180Mbps)300M(吞吐量180Mbps,利用LACP)
通过软件可升级通过软件可升级
传输距离集成19dBi天线,适合5-7公里适合35+公里(连接大增益天线)
集成21dBi天线,8-10公里
集成23 dBi天线,10-12公里
集成28 dBi天线,15-25公里
射频MIMO 2X2 with OFDM 64/128MIMO 2X2 with OFDM 64/128
调试类型:BPSK1/2 to QAM 5/6调试类型:BPSK1/2 to QAM 5/6
双工模式:TDD双工模式:TDD
发射功率:发射功率:
18dBm或23dB(4.9~6.0GHz)18dBm或23dBm (4.9~6.0GHz)
23dBm (6.0~6.4GHz)23dBm (6.0~6.4GHz)
灵敏度:-67 ~-97dBm灵敏度: -67 ~-97dBm
频段: 4.9~6.0GHz频段:4.9~6.0GHz
6.0~6.4GHz6.0~6.4GHz
频宽:5/10/20/ 40 MHz频宽:5/10/20/ 40 MHz
 2个N型天线接口
接口1个10/100Base-T(集成19dBi)2个10/100Base-T
2个10/100Base-T(集成21/23/28dBi天线)(第2个网口提供POE供电和管理)
(第2个网口提供POE供电和管理)1个串口(RS-232)
1个串口(RS-232 )
功耗最高7瓦最高7瓦
110V-240V AC@ 50/60Hz110-240V AC@ 50/60Hz
9.56 V DC9.56 V DC
外形尺寸重量室外单元室外单元
19 dBi : 207 x 207 x 67 mm, 1.0kg240 x 240 x 51 mm, 1.6kg
室内单元(IDU-CPE)室内单元(IDU-CPE)
85 x 76 x 36 mm , 0.15kg85 x 76 x 36mm, 0.15kg
室外单元
27 or 28dBi:600 x 600 x 75mm,  6.1kg
23 dBi: 371 x 371 x 83mm,  2.8kg
21 or 24dBi:305 x 305 x 73mm , 2.0kg
室内单元(IDU-CPE)
124 x 72 x 38mm , 0.3kg
认证AES128空中加密
• 风暴/泛洪保护
• 密码保护
• 协议信息加密
• 通过SSH协议更加安全的命令交互
无线• 语音/RTP实时协议自动识别超级包
• DFS、自动速率控制,ATPC自动发射功率控制
• 自动距离学习,频谱分析仪模式
• 信道时间调整,信道检测工具
QoS服务质量拥有许多QoS排列,QoS在网络中的透明的工作模式基于802.11p以及ToS/DiffServ标准,针对任意负载及最低抖动/时延优先级的流量保证其完美的性能服务质量QoS特性
•  16个优先等级队列、支持IEEE802.1p、支持IP ToS/DiffServ
•  完全支持语音、流量限速(绝对,相对以及混合)、流量重定向
网络特性• 以太网over IP隧道、隧道基于以太网封装,IP封装
• 支持ARP协议、MAC/IP过滤、RIP V2/OSPF V2/静态路由
• 完全成熟的2层交换对任何类型的以太网流量透传包括MPLS,堆栈VLAN等
- 多重交换组
- 完全支持VLAN包括VLAN嵌套Q-in-Q (IEEE802.1q和802.1ad)
- 支持生成树/快速生成树
- 支持IGMP Snoop查询器模式
   - 支持Trunk组
 •  二层/三层防火墙、网络地址转换(多池,H.323)、DHCP客户端/服务器端/中继
