5GHz抛物面天线
YXD-5159-32
YXD-5159-32是高性能的双极化抛物面天线，适用于5G的WiFi/WiMAX点对点传输。
产品特点
● 高增益、高前后比
● 高精度铝合金反射面
● 抗老化表面涂层
● 标配机械调角夹码组件

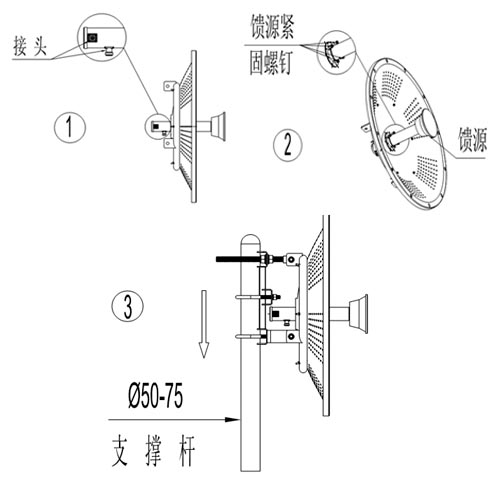

安装示意图
电性能参数
| 产品型号 | YXD-5159-32 |
|---|
| 频率范围 | 5150-5850 MHz |
| 增益 | 32 dBi |
| 驻波比 | ≤1.5 |
| 3dB 水平波瓣宽度 | 3.5° |
| 3dB 垂直波瓣宽度 | 3.5° |
| 极化方式 | 垂直或水平 |
| 前后比 | ≥40 dB |
| 最大功率 | 100 Watt |
| 阻抗 | 50 Ω |
| 雷电防护 | DC Grounded |
机械性能参数
| 接头类型 | | N-K | | |
|---|
| 天线尺寸 | | Φ900 mm | | |
| 天线重量 | | 10.5 KG | | |
| 反射面材料 | | 防UV铝合金 | | |
| 支撑杆直径 | | Ø50~Ø75 mm | | |
| 工作温度 | | -40° C to +65° C | | |
| 最大抗风速 | | 216 Km/h | | |
