2.4GHz 抛物面天线
YX-2425-24
YX-2425-24是高性能的铝压铸栅抛天线，适用于2.4G的点对点传输。
● 铝压铸抛物面
产品特点
● 防紫外线涂层保护
● 可用于垂直或水平极化安装
● 点对点信号传输

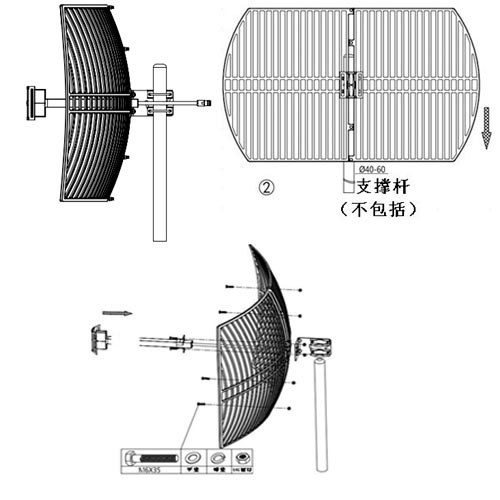

安装示意图
电性能参数
| 产品型号 | YX-2425-24 |
|---|
| 频率范围 | 2400-2483 MHz |
| 增益 | 24 dBi |
| 驻波比 | ≤1.5 |
| 3dB 水平波瓣宽度 | 10° |
| 3dB 垂直波瓣宽度 | 14° |
| 极化方式 | 垂直或水平 |
| 前后比 | ≥25 dB |
| 最大功率 | 100 Watt |
| 阻抗 | 50 Ω |
| 雷电防护 | 直流接地 |
机械性能参数
| 接头类型 | N-K |
|---|
| 天线尺寸 | 600x900 mm |
| 天线重量 | 2.5 KG |
| 反射面材质 | 铝压铸 |
| 支撑杆直径 | Ø40~Ø60 mm |
| 工作温度 | -40° C to +65° C |
| 最大抗风速 | 216 Km/h |
