4.9-5.8GHz 壳体天线
YX-4959-23V12E
YX-4959-23V12E是高增益、具备12°水平波瓣宽度的网桥宽频天线，适用于户外4.9-5.8GHz 宽带通信系统，含可安装设备的壳体。
产品特点
● IP66防水等级
● 防紫外线ABS天线罩
● 一体化的壳体
● 可用于垂直或水平极化安装
● 符合RoHS标准

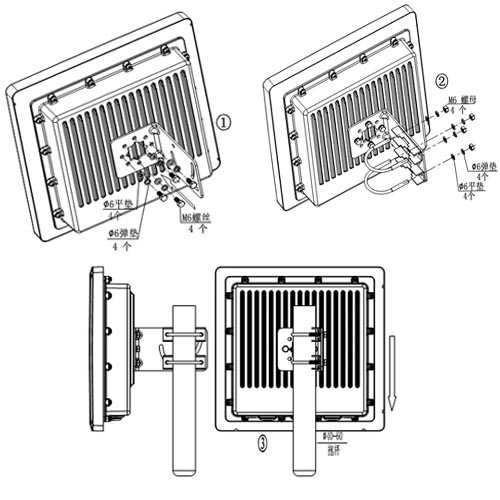

安装示意图
电性能参数
| 产品型号 | YX-4959-23V12E |
|---|
| 频率范围 | 4900-5850 MHz |
| 增益 | 23 dBi |
| 驻波比 | ≤1.8 |
| 3dB 水平波瓣宽度 | 12° |
| 3dB 垂直波瓣宽度 | 12° |
| 极化方式 | 垂直或水平 |
| 第一副瓣抑制 | >28 dB |
| 前后比 | ≥28 dB |
| 最大功率 | 100 Watt |
| 阻抗 | 50 Ω |
| 雷电防护 | DC Grounded |
机械性能参数
| 接头类型 | SMA-K或客户定制 |
|---|
| 壳体内尺寸 | 233×233×45 mm |
| 天线尺寸 | 305×305×80 mm |
| 天线重量 | 3.0 KG |
| 天线罩材料 | 防紫外线ABS |
| 壳体材质 | 铝压铸 |
| 支撑杆直径 | Ø40~Ø60 mm |
| 工作温度 | -40° C to +65° C |
| 最大抗风速 | 216km/h |
