2.4GHz 板状天线
YX-2425-17D22
YX-2425-17D22是高增益、具备22°水平波瓣宽度的方板天线，适用于室内和户外2.4GHz 宽带通信系统。
覆盖范围广
● IP66防水等级
● 防紫外线天线罩
● 可用于垂直或水平极化安装
● 不生锈的夹码组件
● 符合RoHS标准

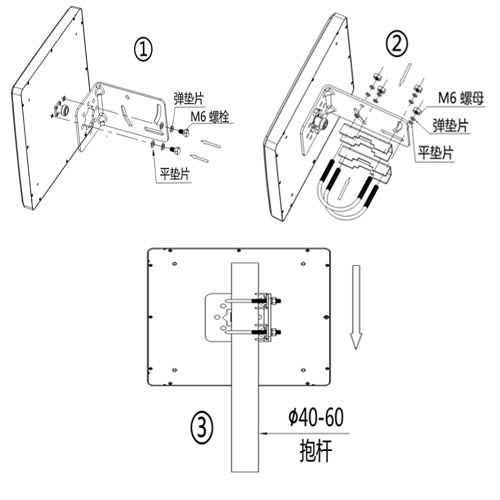

安装示意图
电性能参数
| 产品型号 | YX-2425-17D22 |
|---|
| 频率范围 | 2400-2483 MHz |
| 增益 | 17 dBi |
| 驻波比 | ≤1.5 |
| 3dB 水平波瓣宽度 | 22° |
| 3dB 垂直波瓣宽度 | 22° |
| 极化方式 | 垂直和水平 |
| 前后比 | ≥25 dB |
| 最大功率 | 100 Watt |
| 阻抗 | 50 Ω |
| 雷电防护 | DC Grounded |
电性能参数
| 接头类型 | 2 ×N-K |
|---|
| 天线尺寸 | 305×305×22 mm |
| 天线重量 | 1.8 KG |
| 天线罩材料 | 防紫外线ABS |
| 支撑杆直径 | Ø40~Ø60 mm |
| 工作温度 | -40° C to +65° C |
| 最大抗风速 | 216km/h |
